一定のスプリングサポートは、化学プラントの安全かつ効率的な運転において重要な役割を果たします。コンスタント スプリング サポートの大手プロバイダーとして、私は配管システムと機器の完全性を維持する上でこれらのコンポーネントが重要であることを直接目撃してきました。このブログ投稿では、化学プラントでコンスタント スプリング サポートがどのように使用されているか、その利点、および利用可能なさまざまなタイプについて説明します。
化学プラントにおける一定のスプリングサポートの役割を理解する
化学プラントは、幅広い温度、圧力、流量下でさまざまな化学物質の取り扱い、処理、保管を行う複雑な施設です。これらのプラントの配管システムは、これらの化学物質を施設全体に輸送するために重要です。ただし、パイプの熱膨張と熱収縮、およびパイプが受ける静的負荷と動的負荷は、重大な応力と動きを引き起こす可能性があります。これは、パイプの破損、漏れ、さらには致命的な事故につながる可能性があります。
一定のスプリング サポートは、パイプの動きの全範囲にわたって一定の支持力を提供することで、これらの力に対抗するように設計されています。これらは、熱膨張または熱収縮によるパイプの移動に応じて支持荷重を調整するスプリング機構を使用して機能します。これにより、パイプが適切に支持され位置合わせされた状態が維持され、応力による損傷のリスクが軽減され、配管システムの寿命が延びます。
化学プラントでの応用
1. 配管システム
化学プラントにおける定バネサポートの主な用途の 1 つは、配管システムのサポートです。これらのサポートは、パイプとパイプが運ぶ流体の重量だけでなく、熱膨張と収縮によって引き起こされるパイプの垂直方向および水平方向の動きを処理するために使用されます。たとえば、パイプが大幅な熱膨張を受ける可能性がある高温プロセスでは、パイプの適切な位置合わせを維持し、パイプの接合部や接続部に過度の応力がかかるのを防ぐために、一定のスプリング サポートを戦略的な位置に設置できます。
2. 機器サポート
定バネサポートは、反応器、熱交換器、ポンプなど、化学プラントのさまざまなタイプの機器をサポートするためにも使用されます。これらの機器は高温高圧下で動作することが多く、熱影響や振動による機器の動きにより、接続されている配管や機器自体に損傷を与える可能性があります。一定のスプリングサポートを使用することにより、機器を適切にサポートでき、機器および関連する配管システムへのストレスが軽減されます。
3. 耐震・振動対策
熱による膨張と収縮に加えて、化学プラントの配管システムや機器は地震活動や振動にもさらされることがあります。一定のスプリングサポートは、これらの力によって生成されるエネルギーを吸収および放散するのに役立ち、配管や機器を損傷から保護します。たとえば、地震が発生しやすい地域では、一定のスプリングサポートを使用することで、プラントのインフラストラクチャの耐震性を高めることができます。
化学プラントでコンスタント スプリング サポートを使用する利点
1. 安全性の向上
コンスタント スプリング サポートを使用する主な利点は、安全性が向上することです。配管システムと機器の適切なサポートと調整を維持することにより、配管の故障、漏れ、その他の安全上の問題のリスクが軽減されます。これは、有害な化学物質の放出が環境や人間の健康に重大な影響を与える可能性がある化学プラントでは特に重要です。
2. 設備性能の向上
一定のスプリングサポートは、熱膨張や熱収縮、振動や地震活動などの外力によって引き起こされる配管や機器への応力を最小限に抑えるのに役立ちます。これにより、機器の性能と信頼性が向上し、頻繁なメンテナンスや修理の必要性が軽減されます。
3. コスト削減
一定のスプリングサポートを使用すると、化学プラントの耐用年数にわたって大幅なコスト削減が可能になります。パイプの故障や機器の損傷を防ぐことで、ダウンタイム、修理、部品交換のコストを削減します。さらに、配管システムおよび機器の信頼性の向上により、生産性の向上とエネルギー消費の削減につながります。
コンスタントスプリングサポートの種類

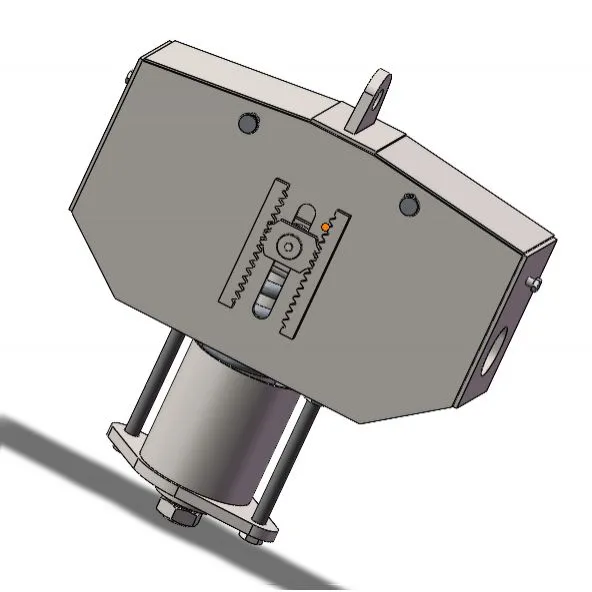

1. 片耳高精度スプリングハンガー
片耳高精度スプリングハンガー荷重調整精度が高い定バネサポートの一種です。コンパクトな設計で狭いスペースにも簡単に設置できます。精密な荷重制御が要求される化学工場における中小規模の配管や設備の支持に適したハンガーです。
2. 石油およびガスパイプライン用の定力スプリングサポート
の石油およびガスパイプライン用の定力スプリングサポートは、化学プラントでも一般的な石油およびガスのパイプライン特有の需要に合わせて特別に設計されています。これらのサポートは高圧や大きな熱の動きに耐えることができ、パイプラインの安全で信頼性の高い動作を保証します。これらは、長距離のパイプラインやパイプラインが大きな温度変化にさらされる地域でよく使用されます。
3. 定荷重皿バネサポートハンガー
の定荷重皿バネサポートハンガー皿バネのスタックを使用して、一定の支持力を提供します。このタイプのサポートは大きな荷重に耐えることができ、大型の反応器や熱交換器の支持など、化学プラントでの過酷な用途に適しています。
適切なコンスタント スプリング サポートの選択
化学プラント用途に適切な定バネサポートを選択するには、負荷要件、動作範囲、動作温度、環境条件など、いくつかの要素を慎重に考慮する必要があります。お客様の特定のニーズに適したサポートを選択するために、専門家のアドバイスや支援を提供できる知識豊富なサプライヤーと協力することが重要です。
コンスタント スプリング サポートを選択する場合は、関連するすべての業界規格と規制を確実に満たしていることを確認することも重要です。これは、配管システムおよび機器の安全性と信頼性の確保に役立ちます。
常時スプリングサポートが必要な場合はお問い合わせください
化学プラント用の高品質のコンスタント スプリング サポートをお探しの場合は、もう探す必要はありません。信頼できるサプライヤーとして、当社はお客様の特定の要件を満たすために利用できる幅広いコンスタント スプリング サポートを用意しています。当社の専門家チームは、施設の安全かつ効率的な運用を確保するための最適なソリューションとサポートを提供することに専念しています。
プロジェクトのニーズについて話し合ったり、常時スプリング サポートの見積もりを入手したりするには、お気軽にお問い合わせください。化学プラントのパフォーマンスと安全性を向上させるために、お客様と協力できることを楽しみにしています。
参考文献
- ASME ボイラーおよび圧力容器規則、セクション III、ディビジョン 1 – 原子力施設コンポーネントの建設に関する規則
- MSS SP - 58 – パイプ ハンガーとサポート – 材料、設計、製造、選択、用途、設置
